Relék
1–24 termék, összesen 30 db

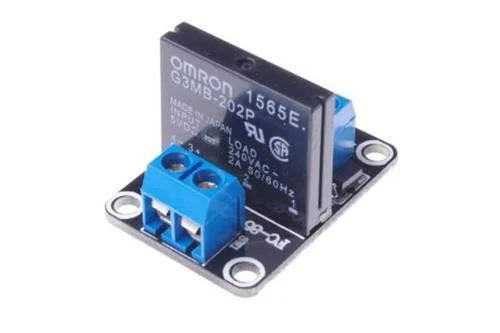

A03B 1 csatornás 5v szilárdtest relé modul SSR 250V 2A biztosítékkal
Csak 10 a készleten
Kiszállitás: 2026-04-30
A kategóriáról:
Relék kategória bemutatása – bevezető a relék alapvető szerepéről és működéséről
A relék olyan elektromechanikus vagy szilárdtest eszközök, amelyek elektromos áramkörök kapcsolását végzik el távolról, kis áram segítségével nagyobb áramokat vezérelve. Alapvető szerepük az elektromos rendszerek biztonságos és megbízható működésének biztosítása, legyen szó ipari gépekről vagy háztartási berendezésekről. A relék lehetővé teszik az áramkörök automatizált vezérlését, így nélkülözhetetlenek a modern elektronikai és elektrotechnikai alkalmazásokban.
Relék típusai és felhasználási területei – váltórelék, reed relék, szilárdtest relék, kapcsoló modulok ismertetése
A relék számos típusa létezik, amelyek különböző működési elven és alkalmazási területen használatosak. A leggyakoribbak a váltórelék, melyek mechanikus kapcsolással működnek, a reed relék, amelyek mágneses elven zárnak, valamint a szilárdtest relék, amelyek érintkezés nélküli kapcsolást biztosítanak. Ezen kívül a kapcsoló modulok speciális feladatokra, például ipari automatizálásra készülnek. A relék alkalmazhatók például világításvezérlésben, motorok indításában, vagy biztonsági rendszerekben.
Relék műszaki jellemzői és előnyei – megbízhatóság, élettartam, kapcsolási sebesség, elektromos jellemzők
A relék műszaki paraméterei meghatározzák, hogy milyen környezetben és feladatokra alkalmasak. Fontos jellemzők a kapcsolási feszültség és áram, a kapcsolási sebesség, valamint az élettartam és megbízhatóság. Az elektromechanikus relék hosszú élettartammal és nagy terhelhetőséggel rendelkeznek, míg a szilárdtest relék gyors kapcsolást és rezgésállóságot kínálnak. A megfelelő relé kiválasztása növeli az elektromos rendszerek hatékonyságát és biztonságát.
Relék vásárlási tanácsok – mire figyeljünk relé választáskor, kompatibilitás, terhelhetőség, alkalmazási környezet
Relé vásárlásakor több szempontot is érdemes figyelembe venni. Elsődleges a terhelhetőség, azaz a kapcsolni kívánt áram és feszültség értéke. Fontos a relé típusa és működési elve, hogy megfeleljen a tervezett alkalmazásnak. Az alkalmazási környezet, például ipari poros vagy nedves helyiség, szintén befolyásolja a választást. Emellett ajánlott ellenőrizni a relé kompatibilitását az adott elektromos rendszerrel, és figyelni a minőségi tanúsítványokra, hogy hosszú távon megbízható működést biztosítson.
Innovatív relémegoldások és trendek – modern szilárdtest relék, energiatakarékos és speciális relék
A relétechnológia folyamatos fejlődésen megy keresztül, amelynek eredményeként egyre elterjedtebbek a szilárdtest relék, amelyek érintkezés nélküli kapcsolást tesznek lehetővé, így hosszabb élettartamot és nagyobb megbízhatóságot kínálnak. Emellett megjelentek energiatakarékos és speciális funkciókkal ellátott relék, amelyek például túláram- vagy hibaáram-védelmet biztosítanak. Ezek az innovációk növelik az elektromos rendszerek biztonságát és hatékonyságát, különösen az ipari és kereskedelmi alkalmazásokban.
Gyakran Ismételt Kérdések – Relék
Milyen típusú relék léteznek, és melyiket érdemes választani különböző alkalmazásokhoz?
Relék többféle típusban érhetőek el, amelyek különböző műszaki és alkalmazási igényekhez kínálnak megoldást. A leggyakoribb típusok a hagyományos elektromágneses relék, a szilárdtest (Solid State) relék, valamint a reed relék.
- Elektromágneses relék: Ezek mechanikus kapcsolóként működnek, elektromágnes által vezérelt érintkezőkkel. Erős, megbízható kialakításúak, és széles körben használatosak ipari, autóipari és háztartási alkalmazásokban.
- Szilárdtest relék (Solid State Relays): Nincsenek mozgó alkatrészeik, így gyorsabb kapcsolást és hosszabb élettartamot kínálnak. Ideálisak olyan helyzetekben, ahol zajmentes és gyors vezérlés szükséges, például elektronikai vezérlésekben és automatizálásban.
- Reed relék: Kis méretű, gyors kapcsolási idejű, hermetikusan zárt érintkezőkkel rendelkező relék, jellemzően érzékelési feladatokra vagy kis áramkörök vezérlésére használják.
A megfelelő relé kiválasztása az alkalmazás jellemzőitől függ, mint például a kapcsolni kívánt áram és feszültség, a kapcsolási sebesség, az élettartam, valamint a zajszint és megbízhatóság követelményei. Például:
- Ha nagyobb terheléseket kell kapcsolni, és mechanikus megbízhatóság fontos, az elektromágneses relék gyakran előnyösek.
- Ha gyors és zajmentes kapcsolásra van szükség, a szilárdtest relék lehetnek a legjobb választás.
- Kis méretű, érzékeny elektronikai alkalmazásokhoz vagy jelfeldolgozáshoz a reed relék alkalmasak.
Az Hi3Dshop relék kategóriájában megtalálhatók ezek a típusok, így érdemes a konkrét műszaki paraméterek és az alkalmazási célok figyelembevételével választani a termékpalettából.
Hogyan működik a relé, és mi az alapelve az elektromos kapcsolásban?
A relé egy elektromos kapcsoló, amely egy kisfeszültségű áram segítségével vezérel egy nagyobb áramkört. Az alapelve, hogy egy tekercsbe vezetett vezérlőáram mágneses teret hoz létre, amely működésbe hozza a relé mechanikus vagy szilárdtest alapú kapcsoló részét.
- Elektromechanikus reléknél a kisfeszültségű vezérlőáram a tekercsen áthaladva mágneses erőt generál, ami megmozgat egy karos rendszert vagy armatúrát.
- Ez az armatúra zárja vagy nyitja az érintkezőket, így kapcsolva be vagy ki a nagyfeszültségű terhelést. Az érintkezők lehetnek normálisan nyitottak (NO) vagy normálisan zártak (NC), az adott alkalmazástól függően.
- Szilárdtest reléknél (Solid State Relays) a kapcsolást félvezetők (pl. TRIAC, thyristor, tranzisztor) végzik, így nincs mozgó alkatrész, ami gyorsabb, zajmentesebb működést és hosszabb élettartamot biztosít.
- A relék funkciója az elektromos kapcsolásban az, hogy biztonságosan és megbízhatóan lehessen kisfeszültségű vezérlőjelekkel nagyobb terheléseket be- vagy kikapcsolni, elválasztva ezzel a vezérlőáramot a terhelő áramkörtől.
Ezért a relék kulcsfontosságú elemei az automatizálási rendszereknek, vezérléseknek és sok ipari alkalmazásnak, ahol galvanikus leválasztás vagy nagy áramok kapcsolása szükséges.
Mire kell figyelni a relé kiválasztásánál az áramerősség és feszültség tekintetében?
A relé kiválasztásánál az áramerősség és feszültség szempontjából több fontos tényezőt kell figyelembe venni, hogy a relé biztonságosan és megbízhatóan működjön az adott alkalmazásban.
- Maximális kapcsolható áramerősség: Fontos, hogy a relé érintkezőinek terhelhetősége meghaladja a kapcsolni kívánt maximális áramot. Ha a relé áramterhelése alacsonyabb a működési igényeknél, az érintkezők gyorsan kopnak vagy károsodnak.
- Feszültségtűrés: A relé érintkezőinek képesnek kell lenniük elviselni a rendszeren előforduló maximális feszültséget, különösen az áram megszakításakor fellépő túlfeszültségeket is. Ez megakadályozza az ívképződést és a relé meghibásodását.
- Vezérlőfeszültség: Fontos, hogy a relé tekercséhez vagy félvezetős vezérlő áramköréhez megfelelő feszültséget válasszunk, amely megbízhatóan aktiválja a relét, de nem haladja meg annak megengedett értékét.
- Kapcsolási karakterisztika: AC vagy DC áramkörökben más-más relétípus lehet szükséges, mert a váltóáram és egyenáram kapcsolása eltérő terhelést jelent az érintkezők számára. Például a DC kapcsolás okozta ívképződés nehezebben szüntethető meg, ezért erre speciális relék alkalmasak.
- Biztonsági tartalék: Célszerű némi tartalékot hagyni az áramerősség és feszültség paraméterekben, hogy a relé hosszabb élettartamú és megbízhatóbb legyen, például 20-30%-kal nagyobb értékeket választani, mint az elvárt maximális terhelés.
Összességében a relék kiválasztásánál mindig gondosan mérlegeljük az alkalmazás elektromos paramétereit, és válasszunk olyan modellt, amely megfelelő áramerősséggel és feszültségtűréssel rendelkezik a biztonságos és tartós működés érdekében.
Milyen előnyei vannak a szilárdtest reléknek a hagyományos elektromágneses relékkel szemben?
Szilárdtest relék (Solid State Relays) számos előnnyel rendelkeznek a hagyományos elektromágneses relékkel szemben, ami miatt egyre népszerűbbek az ipari és elektronikai alkalmazásokban.
- Nincs mozgó alkatrészük, ezért kopásállóbbak és hosszabb élettartamot biztosítanak, így ritkábban kell cserélni őket.
- Gyors kapcsolási idővel rendelkeznek, ami különösen fontos olyan helyeken, ahol nagy sebességű kapcsolásra van szükség.
- Zajmentesen működnek, mivel nem tartalmaznak mechanikus érintkezőket, így nem keletkezik kapcsolási zaj vagy szikraképződés.
- Kis helyigényűek és alacsony energiaigényű vezérlést tesznek lehetővé, ami kompaktabb és hatékonyabb rendszerek kialakítását segíti elő.
- Jobb rezgés- és ütésállósággal rendelkeznek, így ipari vagy mobil alkalmazásokban megbízhatóbbak lehetnek.
Ezzel szemben a hagyományos elektromágneses relék mechanikus kialakítása miatt érzékenyebbek a kopásra és lassabb kapcsolási idővel rendelkeznek, ugyanakkor általában olcsóbbak és alkalmasak nagyobb terhelések kapcsolására is.
Az Hi3Dshop kínálatában mindkét típus megtalálható, így a felhasználás jellegétől függően lehet választani optimális megoldást.
Hogyan lehet hatékonyan kapcsolni nagyobb terheléseket relé segítségével?
A nagyobb terhelések hatékony kapcsolásához relé segítségével több fontos szempontot kell figyelembe venni a megbízhatóság és az élettartam garantálása érdekében.
- Megfelelő típusú relé választása: Nagyobb áramok kapcsolásához az elektromágneses relék vagy speciális, nagyáramú szilárdtest relék (Solid State Relays) a legalkalmasabbak. A relé érintkezőinek terhelhetősége legyen jóval nagyobb, mint az adott alkalmazásban várható maximális áram.
- Érintkező típusa és anyaga: Nagy terhelés esetén fontos, hogy az érintkezők anyaga megfelelő legyen az esetleges ívképződés elviselésére, és hosszú élettartamot biztosítson. Például ezüst- vagy aranyötvözetek alkalmazása jellemző.
- Védelmi elemek alkalmazása: Nagy terheléseknél gyakran szükséges beépíteni áramkör-védelmet (pl. biztosíték, túláramvédő), valamint ívoltó vagy snubber áramkört, melyek csökkentik az érintkezők károsodását kapcsoláskor.
- Relé modulok használata: A Hi3Dshop relék között találhatók kapcsoló modulok is, amelyek előre integrált védelmi áramkörökkel rendelkeznek, megkönnyítve a nagyobb terhelések biztonságos kezelését.
- Kapcsolási konfiguráció és vezérlés: A megfelelő relékapcsolási forma (pl. SPST, SPDT) és a vezérlőfeszültség pontos megválasztása biztosítja a stabil működést. Szilárdtest relék esetében különösen fontos a vezérlőáram szabványosítása a túlmelegedés elkerülése érdekében.
Összességében a relék nagy terhelésekhez történő alkalmazásakor célszerű műszaki specifikáció alapján választani, és figyelembe venni a kapcsolási ciklusok számát, az áram típusát (AC vagy DC), valamint a környezeti igényeket a hosszú távú, biztonságos működés érdekében.
