A kategóriáról:
DIP kapcsolók bemutatása – alapfogalmak és működési elv

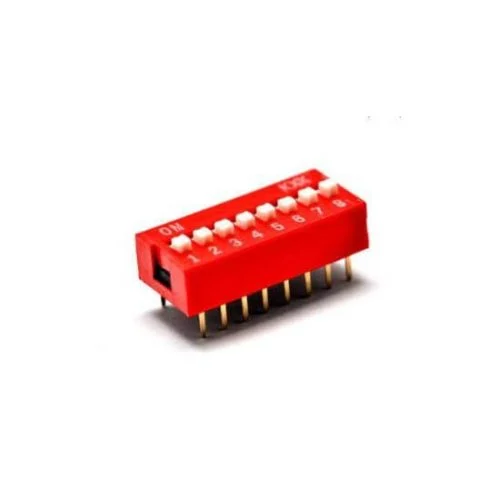

A DIP kapcsolók (Dual Inline Package kapcsolók) kompakt, sorosan elhelyezkedő kapcsolók, melyeket elsősorban nyomtatott áramköri lapokra (PCB) szerelnek. Működésük alapja, hogy minden kapcsoló két állással rendelkezik: be- és kikapcsolt pozícióval, így könnyen szabályozhatók az elektronikus eszközök beállításai. Ezekkel az eszközökkel egyszerűen megadhatók például kommunikációs portok sebessége, címzési paraméterek vagy egyéb funkciók .
DIP kapcsolók típusai és változatai az elektromechanikai kapcsolók között
A DIP kapcsolók többféle kivitelben érhetők el, mint a csúszó, billenő vagy forgó típusok. A kapcsolók száma változó, így a beállítási lehetőségek széles skálája valósítható meg. A hagyományos kapcsolósor mellett egyes modellek forgatható tárcsával rendelkeznek, melyek bináris vagy decimális értékeket állítanak be . A csúszó típus például rugalmas anyagú csúszkákat használ, melyek könnyen kezelhetőek, míg a billenő kapcsolók precíz visszacsatolást biztosítanak.
Alkalmazási területek: hol és hogyan használhatók a DIP kapcsolók
A DIP kapcsolók széles körben alkalmazhatók elektronikai eszközök konfigurálására. Gyakori használati terület az ipari vezérlés, számítástechnikában a memóriacímzés, digitális eszközök üzemmódjának beállítása, illetve fogyasztói elektronikai termékek testreszabása. A kapcsolók lehetővé teszik a hardveres beállításokat manuálisan, így minimális programozási ismeretet igényelnek .
DIP kapcsolók előnyei és műszaki jellemzői
- Könnyű kezelhetőség: egyszerű be- és kikapcsolással módosíthatók a beállítások.
- Megbízhatóság: mechanikusan tartós és stabil működés.
- Költséghatékonyság: olcsó megoldást nyújtanak konfigurációs igényekre.
- Fizikai visszacsatolás: a kapcsolók helyzetének könnyű ellenőrizhetősége.
- Változatos formák: csúszó, billenő és forgó változatok alkalmazkodnak a különböző igényekhez.
Ezek a tulajdonságok teszik a DIP kapcsolókat ideális választássá számos elektronikai és ipari alkalmazásban .
Vásárlási szempontok és tippek DIP kapcsoló kiválasztásához
A megfelelő DIP kapcsoló kiválasztása során figyelembe kell venni a kapcsolók számát, típusát, mechanikai kivitelét, valamint a telepítési módot (átmenő furatos vagy felületre szerelhető). Fontos továbbá az alkalmazás környezeti igényeinek, például hő- és vibrációs terhelésnek való megfelelés. Vásárlás előtt érdemes tisztázni, hogy a konfiguráció manuális vagy gyakori változtatást igényel-e, hiszen ez befolyásolhatja a típus kiválasztását .
Összefoglalóan, a vásárlás során:
- Határozza meg a kapcsolók számát és típusát
- Válassza ki a megfelelő mechanikus kialakítást
- Figyeljen a telepítés módjára
- Ellenőrizze a műszaki specifikációkat és környezeti megfelelést
Gyakran Ismételt Kérdések – DIP kapcsolók
Milyen típusú DIP kapcsolók léteznek, és melyik a legalkalmasabb bizonyos alkalmazásokhoz?
A DIP kapcsolók többféle típusban elérhetők, amelyek különböző alkalmazásokhoz a legmegfelelőbbek. Ezek a kapcsolók kisméretű, mechanikus vagy érintkezős elemek, melyeket gyakran használnak elektronikai eszközök konfigurálására és beállítására.
- Slide DIP kapcsolók: Ezeknél a kapcsolóknál egy kis kar vagy billentyűcska csúsztatható be- vagy kikapcsolt állapotba. Népszerűek egyszerűbb beállításokhoz és alacsony frekvenciájú jelekhez.
- Rotary (forgó) DIP kapcsolók: Ezek a kapcsolók egy kisméretű tárcsát tartalmaznak, amely elforgatva több állapot között vált, így többféle beállítási lehetőséget kínálnak. Ideálisak például címezhető eszközöknél.
- Thumbwheel DIP kapcsolók: Hasonlóak a forgó típushoz, de egy kerek kis tekerőgombbal állíthatók, ami precíz beállításokat tesz lehetővé gyakran digitális rendszerekben.
- Toggle DIP kapcsolók: Ezek a klasszikus billenő kapcsolók, egyszerű be- és kikapcsolást biztosítanak, kis méretű helyeken használhatók hatékonyan.
A megfelelő DIP kapcsolók kiválasztásánál fontos figyelembe venni az alkalmazás körülményeit, például a szükséges kapcsolók számát, az áram- és feszültségértékeket, valamint a hely korlátait. Egyszerű konfigurációkhoz általában a slide vagy toggle típusú DIP kapcsolók ajánlottak, míg összetettebb, többállású beállításokhoz a rotary vagy thumbwheel változatok jobbak.
Ezért a választást mindig az adott elektronikai projekt vagy eszköz igényeihez kell igazítani, hogy a DIP kapcsolók optimálisan működjenek és hosszú távon megbízhatóak legyenek.
Hogyan érdemes beállítani a DIP kapcsolókat a legmegbízhatóbb működés érdekében?
A DIP kapcsolók beállításakor a legmegbízhatóbb működés érdekében fontos néhány alapelvet követni:
- Precíz pozíció választás: Minden kapcsolónak egyértelműen be kell állítania a kívánt állapotot (BE vagy KI). Javasolt utólag is ellenőrizni a kapcsolóállásokat, hogy elkerüljük a hibás konfigurációkat.
- Áramterhelés figyelembevétele: A DIP kapcsolók áram- és feszültségértékei határozzák meg, hogy milyen környezetben biztonságosak. Ezért válasszunk megfelelő típusú DIP kapcsolót, amely megfelel az adott áramterhelésnek és környezeti feltételeknek.
- Megfelelő környezeti védelem: Ha a DIP kapcsolókat poros, párás vagy egyéb kedvezőtlen környezetben használjuk, érdemes olyan modelleket választani, melyek rendelkeznek por- és nedvesség elleni védelemmel (pl. süllyesztett működtető, felső tömítés).
- Kapcsolók karbantartása: Időnként érdemes ellenőrizni a kapcsolók érintkezéseit és tisztaságát, hogy biztosítsuk a folyamatos jó érintkezést. Ez megelőzi a kontaktushibákat és a megbízhatatlan működést.
- Megfelelő szerelés: A DIP kapcsolókat mindig az előírt módon, stabilan, a NYÁK-on vagy a megfelelő helyen kell felszerelni, elkerülve a laza vagy hibás csatlakozásokat.
Az előírások betartása és a DIP kapcsolók helyes beállítása garantálja a stabil és hosszú távú működést elektronikai eszközeiben.
Milyen paramétereket kell figyelembe venni DIP kapcsolók kiválasztásakor?
A DIP kapcsolók kiválasztásakor több fontos paramétert kell figyelembe venni, hogy a megfelelő terméket válasszuk az adott alkalmazáshoz:
- Kapcsolók száma és típusai: A DIP kapcsoló több kis kapcsolóból áll (pólusok), és pozíciók száma is változó lehet. Fontos kiválasztani az SPST (egypólusú egyutas), SPDT (egypólusú kétutas) vagy akár DPDT (kétpólusú kétutas) típusok közül az igényeknek megfelelőt.
- Csatlakozási mód: Az átmenő furatos (through-hole) és felületre szerelhető (SMT) változatok közül kell választani, amely befolyásolja a szerelési módot és a NYÁK kompatibilitását.
- Áram- és feszültségértékek: Meg kell nézni a kapcsoló névleges áram- és feszültségértékét, hogy biztosan bírja az alkalmazás során jelentkező terhelést.
- Működtető típus és méret: Különböző formájú működtetők (billenős, csúszkás, forgó) léteznek, és fontos, hogy a kapcsoló fizikailag is illeszkedjen a tervezett helyhez.
- Környezeti ellenállóság: Ha a DIP kapcsolók poros, nedves vagy zord környezetben működnek, érdemes olyan modelleket választani, amelyek rendelkeznek tömítéssel vagy védőburkolattal.
Ezáltal a DIP kapcsolók kiválasztása során biztosítható, hogy a kapcsolók hosszú távon megbízhatóan és hibamentesen működjenek a kívánt elektronikai eszközökben.
Milyen gyakori hibák fordulnak elő a DIP kapcsolók használatakor, és hogyan kerüljük el őket?
A DIP kapcsolók használata során a leggyakoribb hibák a következők, amelyek megelőzése fontos a megbízható működéshez:
- Helytelen beállítás: Gyakran előfordul, hogy a kapcsolók állását nem ellenőrzik alaposan, így hibás konfiguráció jön létre. Ajánlott minden beállítást többször is leellenőrizni.
- Nem megfelelő típus választása: A túl alacsony áram- vagy feszültségtűrésű DIP kapcsoló alkalmazása túlterheléshez és hibás működéshez vezethet. Fontos, hogy az alkalmazásnak megfelelő paraméterekkel rendelkező kapcsolót válasszunk.
- Nem megfelelő szerelés: A laza vagy rosszul forrasztott kapcsolók érintkezési problémákat okozhatnak, amelyek megszakításokhoz vezetnek a kapcsolási láncban.
- Nem megfelelő környezet: Ha a DIP kapcsolók poros, nedves vagy mechanikailag igénybe vett helyen működnek, és nem rendelkeznek megfelelő védelemmel, akkor gyorsan elhasználódhatnak vagy meghibásodhatnak.
- Karbantartás hiánya: Az időszakos tisztítás és ellenőrzés hiánya növeli a kontaktushibák és a korrózió esélyét, ami rossz érintkezést eredményezhet.
Az előző hibák elkerülése érdekében mindig válasszunk megfelelő minőségű DIP kapcsolókat, ügyeljünk a pontos beállításra, és biztosítsunk megfelelő környezeti védelmet, valamint rendszeres karbantartást az optimális működés érdekében.
Hogyan lehet egyszerűbben tesztelni és hibakeresni a DIP kapcsolók működését?
A DIP kapcsolók tesztelése és hibakeresése egyszerűbbé tehető néhány alapvető módszer alkalmazásával:
- Vizsgálat szemmel: Először ellenőrizzük a kapcsolók fizikai állapotát, hogy nincs-e törés, sérülés vagy elmozdult állapot.
- Multiméter használata: Egy digitális vagy analóg multiméterrel mérhetjük a kapcsolók zárt vagy nyitott állapotát. Állítsuk a műszert folytonosságmérésre (beállítás beep vagy ellenállás mérés), majd mérjük meg a kapcsolók érintkezését a kapcsolóállástól függően.
- Áram alatti tesztelés: Ha lehetséges, az eszköz működése közben figyeljük a kapcsoló hatását. Ezzel ellenőrizhető, hogy az adott DIP kapcsoló beállítás helyesen működik-e a rendszerben.
- Dokumentáció és konfiguráció ellenőrzés: Győződjünk meg róla, hogy a DIP kapcsolók beállítása megfelel a tervdokumentációnak, így elkerülhetőek a konfigurációs hibák.
- Tisztítás és karbantartás: Győződjünk meg arról, hogy a kapcsolók és érintkezők tiszták és oxidációmentesek, ami biztosítja a megbízható érintkezést és csökkenti a hibalehetőségeket.
Ezekkel a lépésekkel a DIP kapcsolók hibakeresése és karbantartása egyszerűbbé válik, elősegítve a stabil és zavartalan működést.
