Extruder & Hotend
1–24 termék, összesen 218 db
A kategóriáról:
3D nyomtató extruder és hotend – bevezető
A 3D nyomtató extruder és hotend a nyomtató egyik legfontosabb alkatrésze, amely a filament adagolásáért és megolvasztásáért felelős. Az extruder feladata, hogy a filamentet pontosan és folyamatosan juttassa el a hotendbe, ahol a hő hatására megolvad, majd a fúvókán keresztül rétegenként építi fel a nyomtatott tárgyat. A megfelelő extruder és hotend kiválasztása alapvetően befolyásolja a nyomtatás minőségét és megbízhatóságát.
Az extruderek szerepe és típusai a 3D nyomtatásban
Az extruder a filament mozgatásáért és adagolásáért felelős, mely lehet direct-drive vagy Bowden típusú. A direct-drive extruder közvetlenül a hotendhez csatlakozik, így precízebb adagolást biztosít, különösen speciális filamentekhez. A Bowden extruder a nyomtató vázán helyezkedik el, és egy PTFE cső segítségével továbbítja a filamentet, ami könnyebb nyomtatófejet eredményez, így gyorsabb mozgást tesz lehetővé. Léteznek továbbá kettős extruderek is, amelyek kétféle filament egyidejű használatát teszik lehetővé.
Hotendek és alkatrészeik – működés és fontos elemek
A hotend a filament megolvasztásáért felelős egység, amely több kulcsfontosságú alkatrészből áll:
- Fűtőblokk: a filament felmelegítését végzi.
- Fűtőpatron: a hőforrás, amely a blokkot melegíti.
- Heatbreak: hőszigetelő elem, amely megakadályozza a hő átterjedését a filament adagoló részére.
- Fúvóka: a megolvasztott filament kifolyásának helye, különböző átmérőkkel elérhető.

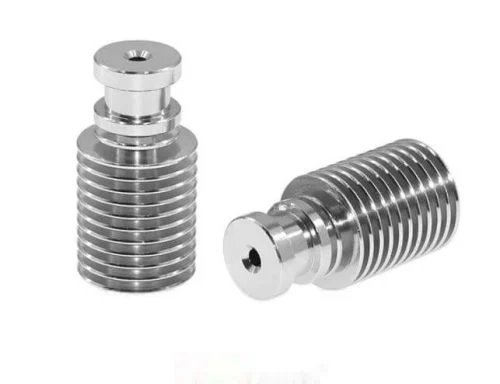

- Hűtőborda: segít a hotend hűtésében, hogy elkerülje a túlmelegedést.
Ezek az alkatrészek együtt biztosítják a stabil és precíz nyomtatást.
Extruder és hotend karbantartás, tisztítás és alkatrészcserék
A 3D nyomtató extruder és hotend rendszeres karbantartása elengedhetetlen a hosszú élettartam és a folyamatos, hibamentes működés érdekében. Font
Gyakran Ismételt Kérdések – Extruder & Hotend
Milyen tényezőket érdemes figyelembe venni a 3D nyomtató extruder és hotend kiválasztásakor a nyomtatási minőség javítása érdekében?
A 3D nyomtató extruder és hotend kiválasztásánál több fontos tényezőt érdemes figyelembe venni, amelyek jelentősen befolyásolják a nyomtatás minőségét és megbízhatóságát.
- Anyagkompatibilitás: Fontos, hogy az extruder és hotend hőfoktartománya és kialakítása megfeleljen az általad nyomtatni kívánt filament típusának (PLA, ABS, PETG, TPU stb.), hiszen az anyagok olvadáspontja és viselkedése eltérő.
- Hotend hőkezelése: Hatékony fűtőblokk és hőszigetelés szükséges ahhoz, hogy az alkatrészek stabilan tartsák a megfelelő hőmérsékletet, ami segít elkerülni az elakadást vagy az egyenetlen anyagáramlást.
- Extruder típusa: A direkt extruderek és bowdenes extruderek közötti választás is hatással lehet a nyomtatás precizitására és a filament adagolására. A direkt extruderek pontosabb adagolást tesznek lehetővé, míg a bowdenes rendszerek könnyebbek és gyorsabbak.
- Fúvóka mérete és anyaga: A különféle nozzle méretek más-más rétegmagasságot és részletességet tesznek lehetővé. Minőségi, például acél vagy réz ötvözetű fúvóka jobban ellenáll a kopásnak és biztosítja a folyamatos anyagáramlást.
- Hőterelés és hűtés: A hotend és extruder megfelelő hűtése megakadályozza a filament korai olvadását vagy eltömődését, ezért jó minőségű hűtőbordák és ventilátorok használata ajánlott.
Összességében a 3D nyomtató extruder és hotend kiválasztásánál a minőség, az anyagtípusokhoz való illeszkedés és a hatékony hőgazdálkodás a legfontosabb szempontok, melyek biztosítják a precíz és megbízható nyomtatási eredményeket.
Hogyan befolyásolja a hotend hőmérséklete az eltérő anyagok nyomtatását, és milyen hőmérsékleti tartományok ajánlottak?
A hotend hőmérséklete alapvető szerepet játszik abban, hogy milyen anyagokat és milyen minőségben tudunk 3D nyomtatni. Minden filament típusnak megvan a maga optimális hőmérsékleti tartománya, amelyen az anyag megfelelően olvad és extrudálódik, így biztosítva a sima, hibamentes nyomatkészítést.
Általánosságban az alábbi hőmérsékleti irányelvek ajánlottak:
- PLA: 180-220 °C között – alacsonyabb hőfokon jól nyomtat, kevésbé hajlamos az eldugulásra, ideális kezdőknek.
- ABS: 220-260 °C között – magasabb hőmérsékletet igényel az optimális tapadás és szilárdság eléréséhez.
- PETG: 230-250 °C – kombinálja a PLA könnyű nyomtathatóságát és az ABS tartósságát.
- TPU (rugalmas filament): 210-230 °C – fontos a stabil hőmérséklet, hogy az anyag kellően elasztikus maradjon.
A 3D nyomtató extruder legfontosabb eleme, a hotend, hőmérsékletének pontos beállítása kritikus, mivel túl alacsony hőmérséklet esetén a filament nem olvad meg teljesen, ami elduguláshoz, rossz anyagáramláshoz vezethet. Ezzel szemben túl magas hőmérséklet károsíthatja az anyagot, vagy túlhevítve megégést okozhat, ami szintén nyomtatási hibákhoz vezet.
Érdemes a hotend temperálását a filament gyártójának ajánlásaihoz igazítani, továbbá a nyomtatás során figyelni az anyag viselkedését és szükség esetén finomhangolni a hőmérsékletet a minőség javítása érdekében. A pontos hőmérséklet-követéshez a hi3dshop.hu kínálatában található minőségi heating block-ok, heating cartridge-ok és termisztorok is hozzájárulnak, hogy a hotend hőfoka stabil és megbízható maradjon.
Milyen karbantartási és tisztítási tanácsokat érdemes követni a 3D nyomtató extruder és hotend optimális működésének megőrzéséhez?
A 3D nyomtató extruder és hotend hatékony működésének megőrzése érdekében számos karbantartási és tisztítási lépést érdemes rendszeresen elvégezni.
Először is, minden nyomtatás után fontos megtisztítani a hotend fúvókáját, hogy megelőzzük a műanyagmaradványok okozta eltömődést. Ehhez a fúvóka felmelegítése után egyszerűen egy drótkefével vagy speciális fúvókatűvel távolítsuk el a lerakódott filamentumot.
A fúvóka és az extruder mechanikus részei (például a fogaskerekek) portól és szennyeződésektől való tisztítása elengedhetetlen, mivel ezek megakadályozhatják a filament sima továbbítását és rontják a nyomtatás minőségét. Ehhez használhatunk sűrített levegőt és puha ecsetet.
Rendszeresen ellenőrizni kell az extruder fogaskerekek állapotát is, ugyanis ha ezek elkopnak vagy szennyeződnek, a filament csúszhat vagy akadályozva lesz az adagolás. Szükség esetén az alkatrészek cseréje javítja a megbízhatóságot.
Fontos még a 3D nyomtató extruder és hotend mozgó alkatrészeinek megfelelő kenése. Különösen a lineáris vezetők kenése ajánlott, hogy simán fussanak és minimalizálják a zajt, valamint az esetleges kopást. Ehhez a speciális PTFE-alapú kenőanyagok a legalkalmasabbak, melyek nem hagynak zsíros lerakódást.
Végül érdemes időnként – főleg intenzív használat után – szétszerelni a hotendet és alaposan megtisztítani, akár enyhe oldószerek (például aceton) segítségével is, hogy a belső csatornákban ne maradjon megolvadt filament vagy szennyeződés.
Ezekkel a lépésekkel hosszú távon megőrizhető a hotend és extruder megfelelő működése, elkerülhetőek az elakadásos problémák, és javítható a nyomtatási minőség.
- Használjunk meleg fúvókatisztítást drótkefével
- Tisztítsuk meg az extruder fogaskerekeket portól
- Kenjük rendszeresen a mozgó alkatrészeket speciális kenőanyaggal
- Ellenőrizzük és cseréljük elhasználódott alkatrészeket
- Alapos tisztítás és adott esetben szétszerelés időnként
Mi a különbség a különböző típusú nozzle-ok között, és hogyan válasszam ki a megfelelő fúvókát az adott projekthez?

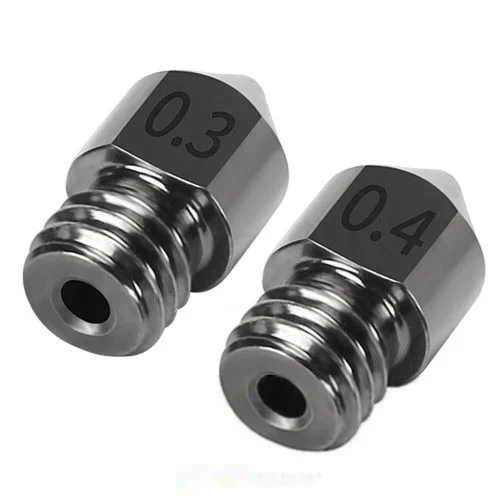

A különböző típusú nozzle-ok (fúvókák) alapvetően a méretükben, anyagukban és kialakításukban térnek el egymástól, amik a nyomtatási tulajdonságokat befolyásolják. A leggyakoribb nozzle méretek 0,2 mm-től 1,0 mm-ig terjednek, és a választás attól függ, hogy milyen részletességet és sebességet szeretnénk elérni.
- Apróbb fúvókák (pl. 0,2-0,3 mm) részletesebb nyomatokat készítenek, de lassabbak, mivel kevesebb anyagot visznek fel egy rétegben.
- Nagyobb átmérőjű nozzle-ok (pl. 0,6-1,0 mm) gyorsabbak, és vastagabb rétegek nyomtatására alkalmasak, de a felület kevésbé lesz sima.

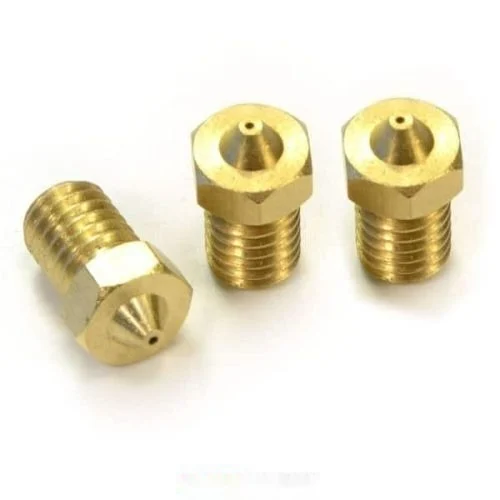

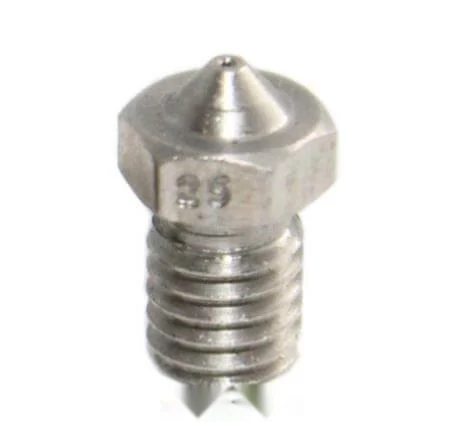

Az anyaguk is számít: a hagyományos bronz vagy réz fúvókák gyorsan kopnak, főleg csiszoló granulátummal erősen töltött filamentek esetén. Ilyenkor érdemes rozsdamentes acél vagy keményfém (pl. rubin vagy karbid) nozzle-t választani, hogy hosszabb legyen az élettartam.
A 3D nyomtató extruder és hotend optimális működése szempontjából fontos, hogy jól illeszkedjen a választott anyaghoz és a nyomtatási célhoz. Például flexibilis filamenthez puhább fúvóka és megfelelő hotend beállítás ajánlott, míg keményebb, magas hőfokú anyagokhoz speciális fogazatú extruder és hőálló hotend lehet szükséges.
Hogyan válasszuk ki a megfelelő fúvókát?
- Határozzuk meg a nyomtatási célunkat: részletesség vagy sebesség fontosabb-e.
- Válasszunk anyagot a filament típusának megfelelően, figyelembe véve kopásállóságot.
- Nézzük meg a kompatibilitást a nyomtató hotendjével és extruderével, hogy biztos legyen a megfelelő illeszkedés.

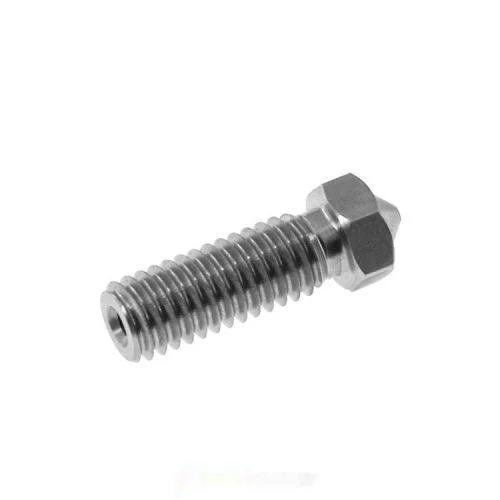

- Fontoljuk meg a speciális fúvókákat, mint például a többszínű vagy nagy áramlású nozzle-ok speciális projektekhez.
Ezen szempontok alapján a megfelelő 3D nyomtató extruder és hotend kiválasztása nem csak a nyomtatás minőségét, de a megbízhatóságot és a karbantartási igényeket is jelentősen befolyásolja.
Milyen előnyei vannak a minőségi anyagból készült extruder és hotend alkatrészek használatának a hosszú távú nyomtatási stabilitás szempontjából?
A minőségi anyagból készült 3D nyomtató extruder és hotend alkatrészek jelentős előnyt jelentenek a hosszú távú nyomtatási stabilitás és megbízhatóság szempontjából.
Ezeknek az alkatrészeknek a fő előnyei a következők:
- Hosszabb élettartam: A tartós, precíz gyártású anyagok, mint például rozsdamentes acél vagy magas hőállóságú ötvözetek, kevésbé hajlamosak a kopásra és deformációra, így hosszabb időn keresztül stabilan működnek.
- Jobb hővezetés és -állóság: Egy minőségi hotend és extruder képes egyenletesen kezelni nagy hőmérsékleteket, amelyek szükségesek különféle filamentek megfelelő olvasztásához, ezzel csökkentve a nyomtatási hibák kialakulását.
- Megbízhatóbb anyagáramlás: A precízen megmunkált fúvókák és heatbreak-ek simább anyagáramlást biztosítanak, ami csökkenti az eltömődés és a réteghibák esélyét, ezáltal javítva a nyomat minőségét.
- Könnyebb karbantartás: A jó minőségű és precíz alkatrészek tisztítása és szükség szerinti cseréje egyszerűbb, ami hozzájárul az extruder és hotend hosszabb élettartamához és stabilabb működéséhez.
- Fokozott nyomtatási stabilitás: Az erősebb anyagok és pontos alkatrészillesztések csökkentik a mechanikai rezgéseket és mozgásból eredő pontatlanságokat, ezáltal a 3D nyomtató extruder jobban tartja a beállított paramétereket a teljes nyomtatás során.
Összességében a minőségi extruder és hotend használata nem csak a nyomtatás minőségét növeli, hanem a rendszeres karbantartás mellett a 3D nyomtató hosszabb és megbízhatóbb üzemeltetését is biztosítja.
